Звукоизоляция квартиры: инженерное руководство по защите от шума и проверенным системам
Профессиональный гид по строительной акустике: проверенные каркасные системы (Кнауф, СП 51.13330, ISO), плавающий пол, виброразвязка, физика баса и лабораторные тесты vs реальность.
Шум от соседей — одна из главных причин дискомфорта в современных многоквартирных домах. Будь то монолитно-каркасная новостройка, панельный дом или кирпичное здание, акустический комфорт невозможно обеспечить поверхностными методами.
В строительной физике звукоизоляцию нельзя решить наклеиванием «чудо-материалов». Поролоновые пирамидки, тонкая пробка или «акустическая краска» не способны изменить индекс изоляции воздушного шума массивной конструкции. Эффективная защита от шума требует применения проверенных комплектных систем (альбомов инженерных решений), основанных на массе, глубине относа, упругой виброразвязке и абсолютной герметичности.
В этом руководстве мы разберем акустику жилых помещений с точки зрения строительной физики и нормативов (СП 51.13330, ISO 717, DIN 4109), объясним разницу между лабораторными протоколами и реальной квартирой, сравним 3 уровня звукоизоляции стен и разберем главные ошибки на объекте.
1. Физика шума: воздушный, ударный и структурный звук
Чтобы спроектировать правильную конструкцию, необходимо точно определить путь распространения звуковой энергии:
| Категория шума | Механизм передачи | Характерные источники | Нормативный показатель |
|---|---|---|---|
| Воздушный шум | Звуковые волны распространяются по воздуху, заставляя вибрировать перегородки. | Речь, телевизор, лай собак, музыка | Rw (ISO 717-1 / СП 51.13330) / STC (ASTM E90) |
| Ударный шум | Прямое механическое воздействие на конструкцию перекрытия. | Шаги, падение предметов, топот, передвижение мебели | Lnw (ISO 717-2 / СП 51.13330) / IIC (ASTM E492) |
| Структурный / Косвенный | Вибрации распространяются по монолитному каркасу здания в обход перегородок. | Лифты, насосы, стояки отопления, сабвуферы | Оценивается в натурных измерениях (R'w) |
Европейские, международные и российские стандарты
- Воздушный шум (Rw): Индекс изоляции воздушного шума (измеряется в дБ в диапазоне 100–3150 Гц). Согласно СП 51.13330, норматив для межквартирных стен составляет не менее 52–54 дБ. В американской практике применяется стандарт STC (ASTM E90), который имеет схожие диапазоны, но использует другую эталонную кривую.
- Ударный шум (Lnw): Приведенный уровень ударного шума под перекрытием (в дБ). Чем ниже число Lnw, тем тише у соседей снизу. Норма для перекрытий — не более 58–60 дБ (в США для показателя IIC — наоборот, чем выше, тем лучше).
Важно
Индекс звукоизоляции — это интегральная оценка, а не просто вычитание дБ
Если система имеет индекс Rw = 55 дБ, это не означает, что любой шум снизится ровно на 55 дБ на всех частотах. Индекс оценивает слышимость по стандартной частотной кривой человеческой речи. Низкочастотный гул (до 100 Гц) от мощного сабвуфера или вибрации инженерного оборудования гасится значительно слабее.
2. Лабораторные испытания против реальной квартиры
Одно из самых частых заблуждений заказчиков — ожидать в квартире точно таких же результатов, которые указаны в рекламном буклете производителя.
- Лабораторные тесты измеряют звукоизоляцию перегородки, герметично вмонтированной в проем между изолированными бетонными боксами, где исключена передача звука в обход образца.
- В реальном здании звук распространяется по косвенным путям (flanking transmission): громкий разговор или музыка за стеной передаются на примыкающие тонкие перегородки, плиты перекрытия и вентиляционные шахты.
В результате натурная звукоизоляция (R'w) в жилом доме обычно на 4–8 дБ ниже, чем паспортные данные конструкции в лаборатории.
3. Главный принцип: «Комплектная система», а не отдельные материалы
Звукоизоляция работает как единый физический контур:
Эффективность = Масса + Глубина полости + Поглощение + Виброразвязка + Герметичность + Контроль косвенных путей
- Масса: Плотные и тяжелые листовые материалы (ГВЛВ 12.5 мм, плотный акустический гипсокартон) отражают звуковую волну и сопротивляются колебаниям.
- Глубина полости: Увеличение воздушного зазора снижает собственную резонансную частоту системы «масса–упругость–масса».
- Звукопоглощение: Волокнистые плиты (акустическая минеральная вата) с открытой пористой структурой гасят воздушный резонанс внутри каркаса.
- Виброразвязка: Отсутствие жестких механических связей (виброподвесы, демпферная лента под направляющими) исключает передачу вибрации со стены на каркас.
- Герметичность: Невысыхающий виброакустический герметик по периметру перекрывает щели. Звук проникает везде, где проходит воздух.
- Контроль косвенных путей: Виброразвязка примыканий к полу, потолку и смежным перегородкам.
Примеры проверенных систем (Альбомы технических решений)
- Базовая одинарная перегородка (Rw ~35–38 дБ): Обычный одинарный каркас, по одному слою стандартного ГКЛ 12.5 мм с каждой стороны, без ваты. Обычная речь слышна отчетливо.
- Каркасная перегородка с ватой (Rw ~46–49 дБ): Металлокаркас 50 мм, акустическая минеральная вата 50 мм, по 1 слою ГКЛ с двух сторон. Громкая речь приглушена, но разборчива.
- Виброразвязанная облицовка (Rw ~53–58 дБ): Независимый каркас с относом от стены, звукопоглощающая вата, обшивка в 2 слоя (ГВЛ + акустический ГКЛ), демпферная лента и виброгерметик по периметру. Речь за стеной становится неразборчивой.
4. Звукоизоляция стен: 3 инженерных уровня
При выборе конструкции учитывайте допустимую потерю полезной площади комнаты, бюджет и задачи по звукоизоляции.

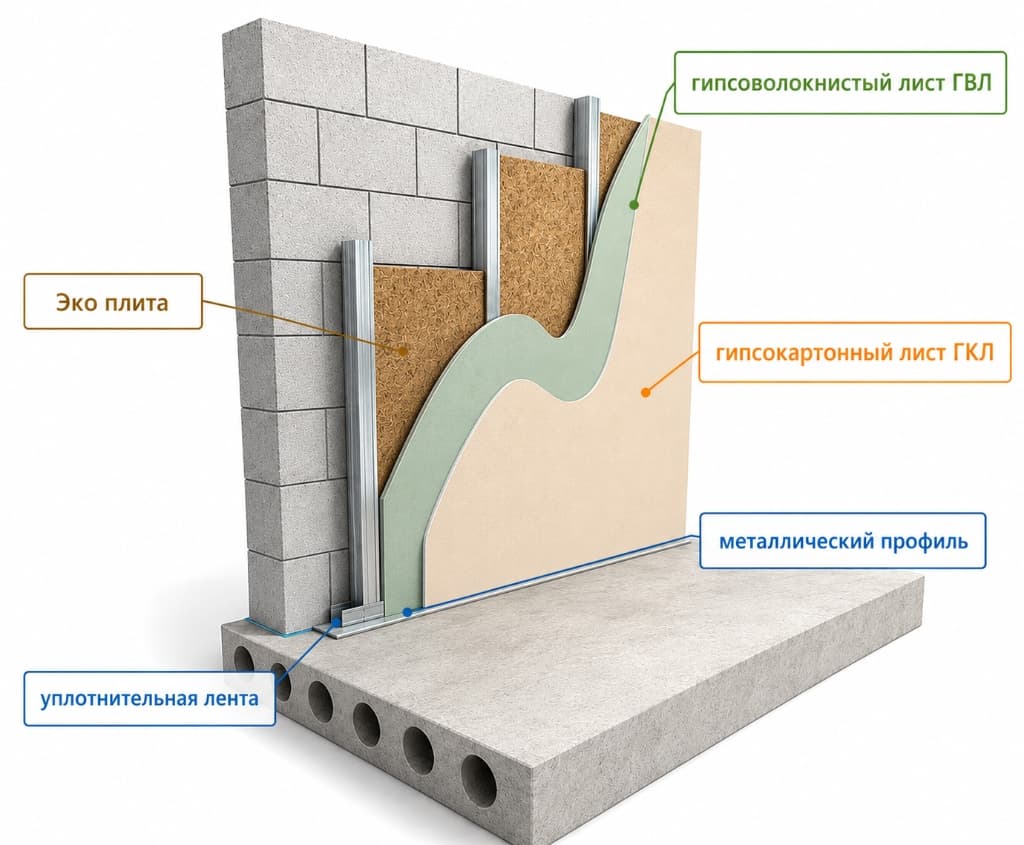

Пошаговый пирог облицовки стены (в порядке монтажа — изнутри наружу):
- Существующая стена и плита перекрытия: несущее основание, виброразвязанное от новой конструкции.
- Уплотнительная демпферная лента: непрерывная упругая прокладка под направляющими профилями по всему периметру.
- Металлический профиль: стоечный каркас (50 мм), смонтированный с воздушным зазором от стены или на виброподвесах.
- Эко-плита: звукопоглощающая акустическая минеральная вата в полости каркаса.
- Гипсоволокнистый лист (ГВЛ): тяжелый внутренний слой обшивки для набора поверхностной массы.
- Гипсокартонный лист (ГКЛ): финишный акустический гипсокартон со смещением швов и герметизацией стыков.
Уровень 1: Тонкая бескаркасная система (ЗИПС-панели)
- Для чего подходит: Защита от умеренного воздушного шума (разговоры, телевизор на средней громкости) при жестком дефиците пространства.
- Состав конструкции:
- Ровная подготовленная стена.
- Сэндвич-панели (ГВЛ + штапельное стекловолокно/минвата) со встроенными виброизолирующими узлами крепления.
- Финишный слой утяжеленного акустического ГКЛ 12.5 мм.
- Виброакустический герметик по периметру.
- Толщина: 40–55 мм.
- Главное ограничение: Требует идеально ровной базовой стены (перепад не более 5 мм); уступает независимому каркасу на низких частотах.
Уровень 2: Независимый каркас на относе (50 мм)
- Для чего подходит: Надежная звукоизоляция межквартирных стен в новостройках и вторичном жилье.
- Состав конструкции:
- Воздушный зазор 10–20 мм (без жесткого крепления к защищаемой стене).
- Металлокаркас из профилей ПС/ПН 50 мм с демпферной лентой в 2 слоя под направляющими.
- Акустическая минеральная вата плотностью 40–60 кг/м³ в полости.
- Двухслойная обшивка: ГВЛВ 12.5 мм (масса) + акустический ГКЛ 12.5 мм (финиш) со смещением швов.
- Невысыхающий виброакустический герметик по контуру примыкания.
- Толщина: 75–90 мм.
- Главное ограничение: Уменьшает габариты комнаты на 8–9 см вдоль изолируемой стены.
Уровень 3: Усиленная система для кинотеатров и студий
- Для чего подходит: Домашние кинотеатры, репетиционные комнаты, стены смежные с лифтовыми шахтами.
- Состав конструкции:
- Каркас на профилях 75/100 мм или сдвоенный каркас с виброподвесами на эластомере (Sylomer).
- Глубокая полость (100–150 мм) с двухслойным заполнением акустической ватой.
- Трехслойная обшивка (ГВЛ + вязкоупругая мембрана / демпфирующий компаунд + акустический ГКЛ).
- Полная акустическая обработка подрозетников и виброразвязка инженерных коммуникаций.
- Толщина: 115–160 мм.
- Главное ограничение: Высокая стоимость материалов и существенная потеря площади.
5. Плавающий пол: защита от ударного шума
Ударный шум от шагов и падения предметов распространяется в виде механических колебаний по плите перекрытия. Единственный надежный способ его остановки — устройство упругого плавающего пола.

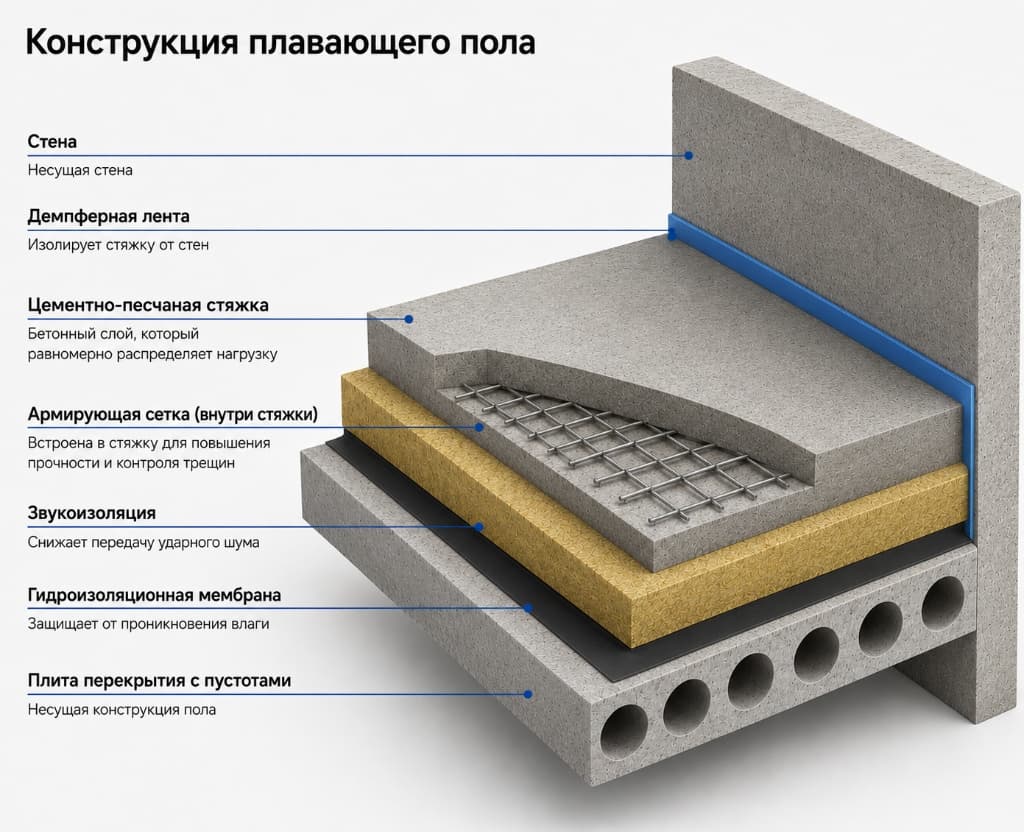

Послойное устройство плавающей стяжки (в порядке монтажа — снизу вверх):
- Плита перекрытия с пустотами: несущая железобетонная плита перекрытия.
- Гидроизоляционная мембрана: плотная полиэтиленовая пленка (150–200 мкм), защищающая утеплитель от протечек цементного раствора.
- Звукоизоляция: упругие плиты плотной базальтовой ваты (100–140 кг/м³) или термозвукоизоляционные маты.
- Цементно-песчаная стяжка: монолитный слой (толщиной 50–60 мм), воспринимающий эксплуатационные нагрузки.
- Армирующая сетка (внутри стяжки): металлическая сетка 50х50 мм, зафиксированная в теле стяжки для предотвращения усадочных трещин.
- Демпферная лента: кромочная упругая лента по периметру, исключающая контакт стяжки со стенами.
- Стена: несущие ограждающие конструкции.
Критические правила монтажа плавающего пола:
- Непрерывный контур демпферной ленты: Стяжка ни в одной точке не должна касаться стен, колонн или дверных коробок. Высота ленты должна быть выше уровня заливки.
- Никаких сквозных саморезов и дюбелей: Любой металлический крепеж, проходящий сквозь стяжку в плиту перекрытия, превращается в звуковой мостик.
- Коммуникации по полу: Гофры с кабелями и трубы отопления укладываются до звукоизоляционных плит (в техническую подсыпку или черновой слой). Вырезать полосы в акустической вате под каждую трубу запрещено.
- Монтаж плинтуса: Плинтус монтируется исключительно к стене с зазором 1–2 мм от чистового пола, заполняемым герметиком. Крепление плинтуса одновременно к стене и полу жестко связывает конструкции воедино.
Совет
Рассчитать объем сухой смеси, цемента, песка и звукоизоляционных плит вы можете в нашем калькуляторе стяжки пола.
6. Звукоизоляция потолка: воздушный шум vs топот сверху
Методика шумоизоляции потолка зависит от типа беспокоящего звука:
- Ударный шум (топот, шаги, бег детей): Эффективнее всего решать у источника — то есть в квартире соседа сверху (укладкой упругой подложки или плавающего пола).
- Звукоизоляция потолка снизу: Если договориться с соседями сверху невозможно, монтаж независимого подвесного потолка на специализированных виброподвесах с эластомером, заполнением минеральной ватой и обшивкой ГВЛ+ГКЛ существенно снизит воздушный шум (голоса, телевизор) и приглушит ударные звуки. Однако глухой низкочастотный стук все равно будет частично передаваться по монолитным стенам квартиры.
7. Классификация акустических материалов
Чтобы не тратить бюджет на неэффективные решения, ориентируйтесь на физическую роль каждого материала:
| Материал | Для чего предназначен | Для чего НЕ подходит |
|---|---|---|
| Акустическая минеральная вата | Поглощение звуковых волн внутри каркасных перегородок и потолков. | Звукоизоляция сама по себе (без массивной обшивки из гипсокартона). |
| Гипсоволокнистый лист (ГВЛВ) | Набор поверхностной массы и отражение звука. | Звукопоглощение или устранение эха внутри комнаты. |
| Виброподвесы (с эластомером) | Виброразвязка каркасов потолка и стен от несущих конструкций. | Жесткие каркасы без зазоров по периметру. |
| Виброакустический герметик | Эластичная герметизация швов, примыканий и кабельных проходов. | Заполнение широких строительных деформационных швов. |
| Звукоизоляционные мембраны (MLV) | Добавление вязкой массы в тонких многослойных сэндвичах. | Самостоятельная наклейка на голую стену без каркаса. |
| Реечные акустические панели (на войлоке) | Устранение эха, гулкости и улучшение разборчивости речи в комнате. | Изоляция от шума соседей за стеной. |
| Акустический поролон («пирамидка») | Поглощение высоких частот в студиях звукозаписи и дикторских кабинках. | Звукоизоляция стен от воздушного шума. |
| Пенополистирол (пенопласт / ЭППС) | Теплоизоляция фасадов и полов. | Звукоизоляция стен (усиливает резонанс на средних частотах). |
8. Почему низкие частоты (басы) тяжелее всего остановить
Человеческая речь (300–3000 Гц) имеет короткую длину волны (от 10 см до 1 метра), которая легко рассеивается стандартным каркасом с ватой.
Басовые частоты сабвуферов и ударные вибрации (30–100 Гц) имеют длину волны от 3.5 до 11 метров:
- Ограничение закона массы: Чтобы задержать длинную низкочастотную волну одной лишь массой, толщину бетонной стены пришлось бы увеличить в несколько раз.
- Резонансная частота конструкции (f₀): Любая двухслойная перегородка имеет критическую частоту резонанса, на которой звук проходит сквозь стену практически без сопротивления. Если воздушная прослойка слишком узкая, f₀ попадает прямо в басовый диапазон (60–100 Гц).
- Решение: Борьба с низкими частотами требует глубоких полостей (от 100 мм), полной механической виброразвязки и вязкоупругого демпфирования.
9. 8 фатальных ошибок при звукоизоляции квартиры
- Использование поролона или реек для звукоизоляции: Акустический поролон поглощает отражения внутри комнаты, но не мешает звуку пройти сквозь стену к соседям.
- Жесткое крепление профилей к стене: Монтаж стоек дюбелями напрямую к стене создает прямые акустические мостики.
- Заполнение стыков монтажной пеной: Обычная полиуретановая пена после затвердевания становится жестким резонатором и отлично проводит структурный звук.
- Сквозные и смежные подрозетники: Отверстия для розеток, сделанные друг напротив друга в межквартирной стене, фактически создают сквозную акустическую щель. Подрозетники необходимо смещать и защищать звукоизоляционными коробами.
- Игнорирование косвенных путей звука: Изоляция только одной перегородки не даст тишины, если звук переизлучается легким гипсовым потолком или незагерметизированными гильзами труб отопления.
- Покупка разрозненных материалов без системного расчета: Комбинация случайных пленок и панелей от разных производителей без соблюдения альбома инженерных решений приводит к переплате без гарантии результата.
- Пробитие демпферных лент саморезами: Вкручивание длинных саморезов через ГКЛ сквозь демпферную ленту в пол или стену аннулирует виброразвязку.
- Заливка стяжки пола без краевой демпферной ленты: Прямой контакт бетонной стяжки со стенами передает ударные шумы по всему зданию.
10. Сравнительная таблица каркасных и бескаркасных решений
| Тип конструкции | Толщина | Потеря площади | Относительная стоимость | Назначение | Главное ограничение |
|---|---|---|---|---|---|
| Тонкая бескаркасная (ЗИПС) | 40–55 мм | Минимальная | Средняя-Высокая | Бытовой разговорный шум при дефиците места | Требует идеально ровных стен; слабее на басах |
| Независимый каркас 50 мм | 75–90 мм | Умеренная | Средняя | Межквартирные стены в новостройках и вторичке | Отнимает 8–9 см по периметру изолируемой стены |
| Усиленный каркас на виброподвесах | 115–160 мм | Высокая | Высокая | Домашние кинотеатры, смежные стены с лифтами | Максимальные затраты и существенная потеря объема |
| Плавающая стяжка по акустическим плитам | 65–90 мм | Высота потолка | Средняя | Защита от ударного шума шагов при капремонте | Требует запаса высоты потолков и прочности перекрытия |
11. Декоративные акустические реечные панели в интерьере
В современном дизайне популярны деревянные акустические панели из реек на войлочной основе.
Архитектурное назначение:
- Звукопоглощение в интерьере (NRC ~0.80–0.85): Войлочная основа поглощает средние и высокие частоты, убирая порхающее эхо и гулкость в комнате.
- Эстетика: Натуральный шпон дуба или ореха придает интерьеру теплоту и премиальный вид.
- Важное уточнение: Реечные панели создают комфортное звучание голоса внутри комнаты, но не защищают от шума за стеной. Для изоляции от соседей их монтируют поверх звукоизоляционной каркасной обшивки.
12. Что на самом деле важнее всего: иерархия факторов
При проектировании шумоизоляции распределяйте бюджет строго по акустической иерархии:
- Механическая виброразвязка: Разрыв жестких связей — главный фактор роста звукоизоляции.
- Герметичность контура: Отсутствие щелей и использование виброакустического герметика.
- Масса конструкции: Применение тяжелых листов (ГВЛВ, акустический гипсокартон).
- Поглощение в полостях: Качественное заполнение каркаса акустической минеральной ватой.
- Контроль косвенных путей (фланкинг): Обработка примыканий, стояков труб и подрозетников.
- Качество монтажа: Строгое соблюдение технологии без случайных замыканий каркаса саморезами.
- Выбор комплектной системы: Работа по альбомам проверенных инженерных решений (Кнауф, SoundGuard, Acoustic Group).
❓ Часто задаваемые вопросы
Можно ли сделать звукоизоляцию толщиной 1–2 см и полностью убрать шум?
Нет. Звуковые волны требуют массы, глубины относа и упругой виброразвязки. Материалы толщиной до 2 см без каркаса могут незначительно скорректировать акустику внутри комнаты, но не остановят воздушный шум соседей.
Поможет ли шумоизоляция потолка, если сверху бегают дети?
Подвесной потолок на виброподвесах с тяжелой обшивкой снизит уровень звука, но низкочастотные удары от пяток будут частично передаваться на стены по монолитному каркасу здания. Самое эффективное решение ударного шума — монтаж плавающего пола в квартире сверху.
Чем отличается обычная минвата от акустической?
Акустическая минеральная вата имеет оптимальную плотность (40–60 кг/м³), хаотичную тонковолокнистую структуру и нормированное сопротивление продуванию воздухом. Обычный утеплитель либо слишком рыхлый (проседает и плохо гасит средние частоты), либо слишком плотный (может передавать структурную вибрацию).
Зачем нужен виброакустический герметик, если есть обычный силикон?
Виброакустические герметики не высыхают и сохраняют высокую эластичность на протяжении десятков лет, не давая трещин при температурных и осадочных деформациях здания. Обычный силикон или акрил со временем теряет эластичность и разрушается.
Какова правильная очередность звукоизоляции комнаты при комплексном ремонте?
- Заливка плавающей стяжки пола по упругому материалу с демпферной лентой по периметру.
- Монтаж звукоизоляционных каркасов стен, опирающихся на плавающий пол через демпфер.
- Монтаж звукоизоляционного подвесного потолка на виброподвесах с примыканием к звукоизолированным стенам через уплотнительную ленту и герметик.
